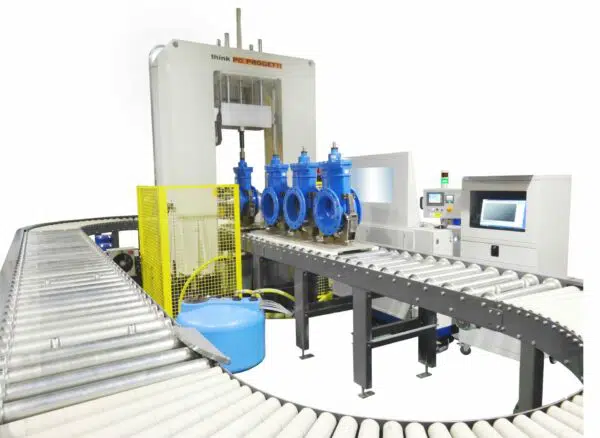

BO-CV/40SA
Banco prova per linea di produzione automatica ad alta velocità
Nuovo banco prova progettato per eseguire test ad alta velocità delle valvole API / DIN direttamente sulla linea di produzione delle valvole a 2 vie. Speciali pallet di supporto del prodotto rotolano sul trasportatore permettendo un perfetto allineamento.
La procedura di serraggio è completamente automatica con controllo di posizionamento a 4 assi, con serraggio proporzionale per ridurre lo sforzo meccanico al minimo. I movimenti di apertura/chiusura della valvola sono automatici, controllati da un attuatore idraulico programmabile a coppia.
Il banco prova è configurato dal software TestREC5.2 su Windows che può memorizzare le ricette e i dati dei test di ogni prodotto testato.
*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)
- Reaction force40 TON
- Length max760 mm
- Length min90 mm
- Loading height1250 - 1500 mm (Automatic regulation)
- Basement water tank100 Liters
- Terminations allowedRF, RTJ, BW, SW
- Clamping styleType 1 - with proportional (option)
- Clamping force controlProportional pressing
- Reference standardsISO, DIN, API, ANSI, ASTM, FCI, BS (Other on request).
- Filling Flow70L/min
- Vacuum pump36m /h (Option)
- Max pressure100 bar (water) - 12 bar (AIR)
- Pneumatic supply7 bar @ 2000 Nl/min
- Electric supply3PH + T, 380V@50Hz,10KW (other on request)
- Dimensions2060(L) x 1160(P) x 4100(H)
