BV-3V/150LP

Categoria:

Serraggio radiale interno (bore plug)
3 vassoi di carico
forza di reazione differenziabile

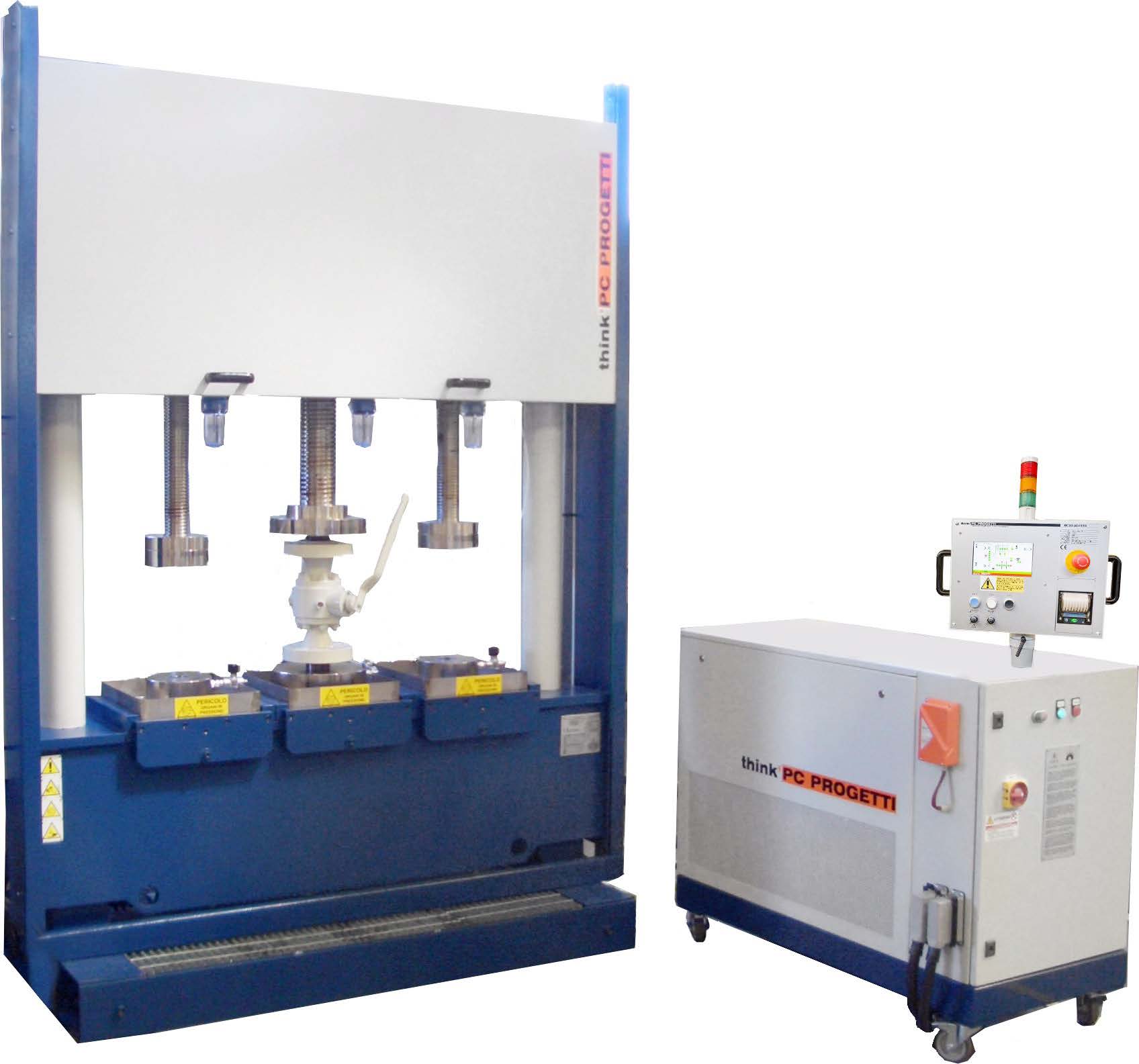

Banco prova verticale con serraggio radiale interno.
Sono disponibili 3 postazioni per test di pressione contemporanei.
Le colonne filettate assicurano la completa assenza di forze esterne sul corpo delle valvole.
Questa prerogativa lo rende conforme alle norme di prova internazionali più diffuse.
Il banco prova è controllato da uno skid di pressurizzazione SKA-100; per avere maggiori informazioni consultare le schede tecniche dedicate.
Il banco prova piò essere completato con diverse opzioni e accessori, si prega di contattare il nostro ufficio vendite per avere maggiori informazioni.

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

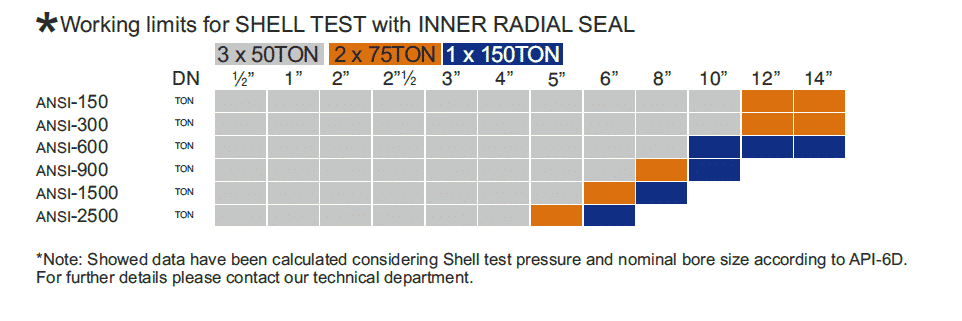

  • Reaction force (total)150 TON 1x150 TON 2x75 TON 3x50 TON (See working limits table)
  • Valve Length max950mm
  • Valve Length min0mm
  • Center to center distance450mm
  • Loading height1000mm
  • Loading tray length300mm
  • Max flange diameter450mm
  • Basement water vessel400 Liters
  • Terminations allowedBW, SW, RF, RJ
  • Clamping styleType 2 - Inner radial
  • Dimensions (mech)1860(L) x 1250(P) x 2750(H)
