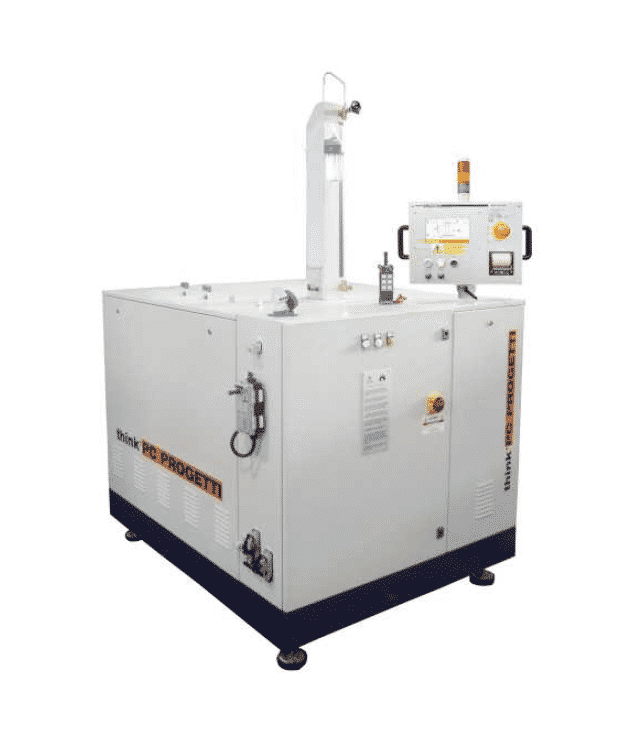

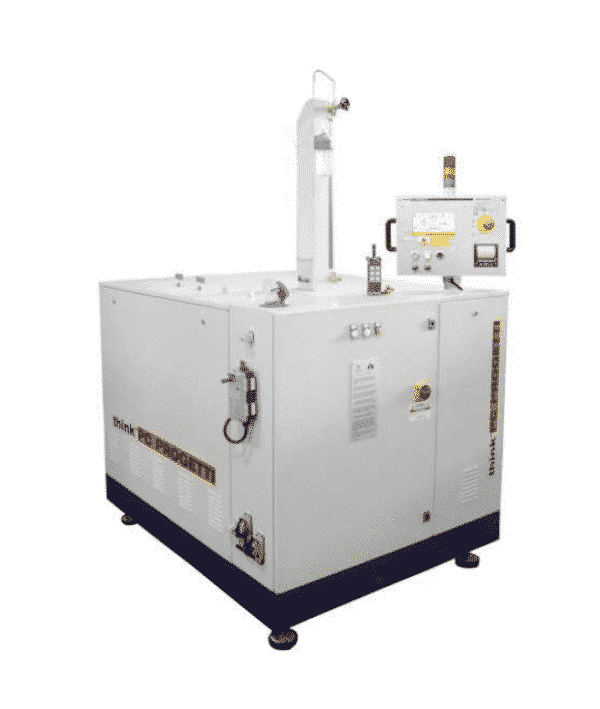

SKA-500

Categoria:

Skid di pressurizzazione idraulico/pneumatico. Controllato da PLC elettronico configurato da monitor LCD touch screen. Il PLC può memorizzare i dati dei test, i set-point, i tempi e i limiti di perdita. Il set point della pressione viene raggiunto automaticamente. La perdita potrebbe essere misurata (opzione) dal contatore elettronico di bolle o dalla colonna d’acqua (altezza misurata dal trasmettitore di pressione). La pompa del vuoto può essere installata (opzione) per assicurare l’assenza di aria all’interno del corpo della valvola prima di riempirla con acqua, al fine di ridurre il tempo di prova e aumentare la sicurezza dell’operatore. Tutti i componenti del processo a contatto con l’acqua sono in acciaio inossidabile e dimensionati per una pressione di lavoro di 700bar (fino a 1600bar come opzione). Ha un’alta capacità di flusso di riempimento e il recupero del fluido di prova è automatico. Le valvole a spillo metallo-metallo assicurano un’alta affidabilità. Una stampante termica 24cln (opzione) può essere installata per stampare un semplice rapporto di prova senza necessità di collegamento ad un PC Windows con software di certificazione TestREC2.0. Il software e l’opzione di processo di cui dispone lo rendono conforme alle norme di prova più diffuse.

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • H2O700 / 1050 / 1380 / 1600 bar
  • N2 / He200 / 450 / 700 bar
  • Air200 / 450bar
  • Filling flow470L/min
  • Pressurization Power3 / 6 / 9 / 12 HP
  • Vacuum pump opt.80 / 160m3/h
  • Backseat testAvailable
  • Seat over pressure testAvailable
  • Operation HP testAvailable
  • DBB test opt.Available
  • GAS Test opt.Available
  • GAS Booster opt.Available
  • CAVITY test optAvailable
  • Multistation opt.Available
  • Actuator control panel opt.Available (option)
  • ATEX certification opt.Available
  • Fluid allowedWater, Water & oil mixture, Glicole, Ethanol (Atex), Methanol (Atex).
  • Control systemPLC/LCD touch screen 7"/10"
  • Printer opt.Available - Thermal printer 24cln
  • Ref. StandardAPI \ DIN \ BS \ FCI other on request
  • Eternet InterfaceRJ45 10-100BASE-T
  • Certification softwareOption TestREC
  • Tele service VNP routerIncluded
  • AirIncludedANSI Bubbler, Bubbles counter, Volumetric bubbler, Mass flowmeters
  • WaterWater Column, Digital water column, Turbines flowmeters, accordin client preferences
  • Service air supply7 bar @ 2000L/min Other available on request.
  • Electrical supply3Ph+T 400V@50Hz 7,5KW Other available on request.
  • Dimensions (mech)1300(L) x 1600(D) x 1900(H)
