SKMM-100/GAS/B2

Categoria:

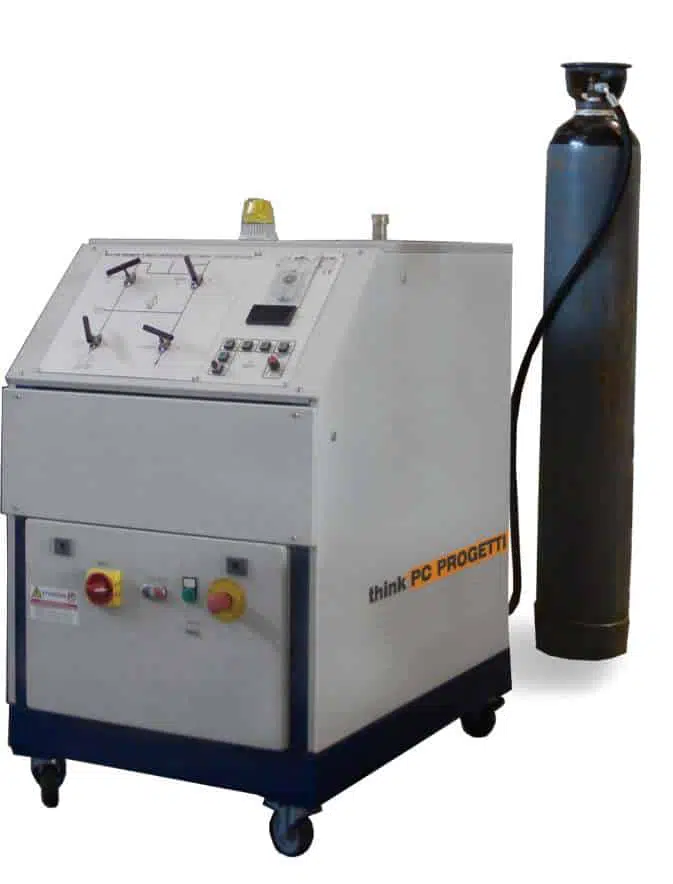

Skid di pressurizzazione idraulico/pneumatico. Comandato da un pulsante elettrico su pannello grafico sinottico o da valvole a spillo manuali (GAS). Ogni elemento del processo è controllato direttamente dall’operatore; è stata inclusa una protezione di sicurezza per manovre errate. Questo rende lo SKID molto flessibile a qualsiasi procedura di prova. La perdita potrebbe essere misurata (opzione) dal contatore elettronico delle bolle, dalla colonna d’acqua di alta precisione (API), dal flussometro a turbina e dal misuratore di portata massica (FCI 70-2). La pompa del vuoto può essere installata (opzione) per assicurare l’assenza di aria all’interno del corpo della valvola prima del riempimento con acqua; al fine di ridurre il tempo di prova e aumentare la sicurezza dell’operatore. Tutti i componenti del processo a contatto con l’acqua sono in acciaio inossidabile e dimensionati per una pressione di esercizio di 700bar. Ha un’alta capacità di flusso di riempimento e il recupero del fluido di prova è automatico. Le valvole a spillo metallo-metallo assicurano un’alta affidabilità.
Un PC basato su Windows per la registrazione dei dati potrebbe essere incluso, strumentazione fornita con protocollo di interfaccia seriale MODBUS (TestREC2.0-M).

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • N2200 / 450 / 700 / 1000 barbar
  • Air200 / 450bar
  • DBB test opt.Available
  • AvailableAvailable
  • CAVITY test optAvailable
  • ATEX certification opt.Available
  • Process styleBidirectional
  • HP Fluid allowedGAS (N2, He, AIR)
  • Control systemManual valve & electrical lighted pushbuttons installed on graphical synoptic panel
  • Pressure measure4-20mA Pressure transmitter+ 7-seg Digital Display
  • Ref. StandardAPI \ DIN \ BS \ FCI
  • Serial InterfaceRS485 MODBUS PROTOCOL
  • Certification softwareOption TestREC
  • Air/GASANSI Bubbler, Bubbles counter, Volumetric bubbler, Mass flowmeters
  • Process ConnectionsNPT 1/2"-F, HP 1/4" -F
  • Service air supply7 bar @ 2000L/min Other available on request.
  • Electrical supply2Ph+G 220V@50Hz 1KW Other available on request.
  • Dimensions (mech)700(L) x 1120(D) x 1120(H)
