SKMM-100/PSV

banco prova idraulico e pneumatico per valvole di sicurezza PSV

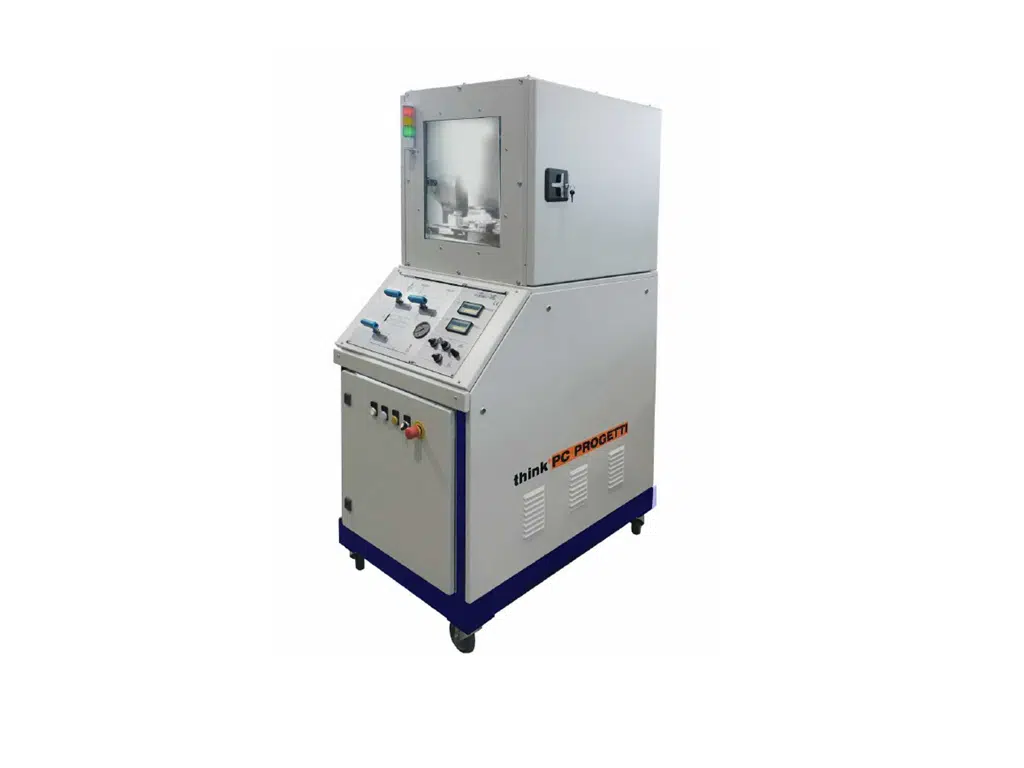

Skid di pressurizzazione dedicato alle procedure di calibrazione di valvole PSV di piccole dimensioni.
Un serbatoio d’acqua all’interno dello skid lo rende indipendente nell’effettuare i test.
Una regolazione fine della pressurizzazione dell’acqua o del gas completa la fornitura standard.

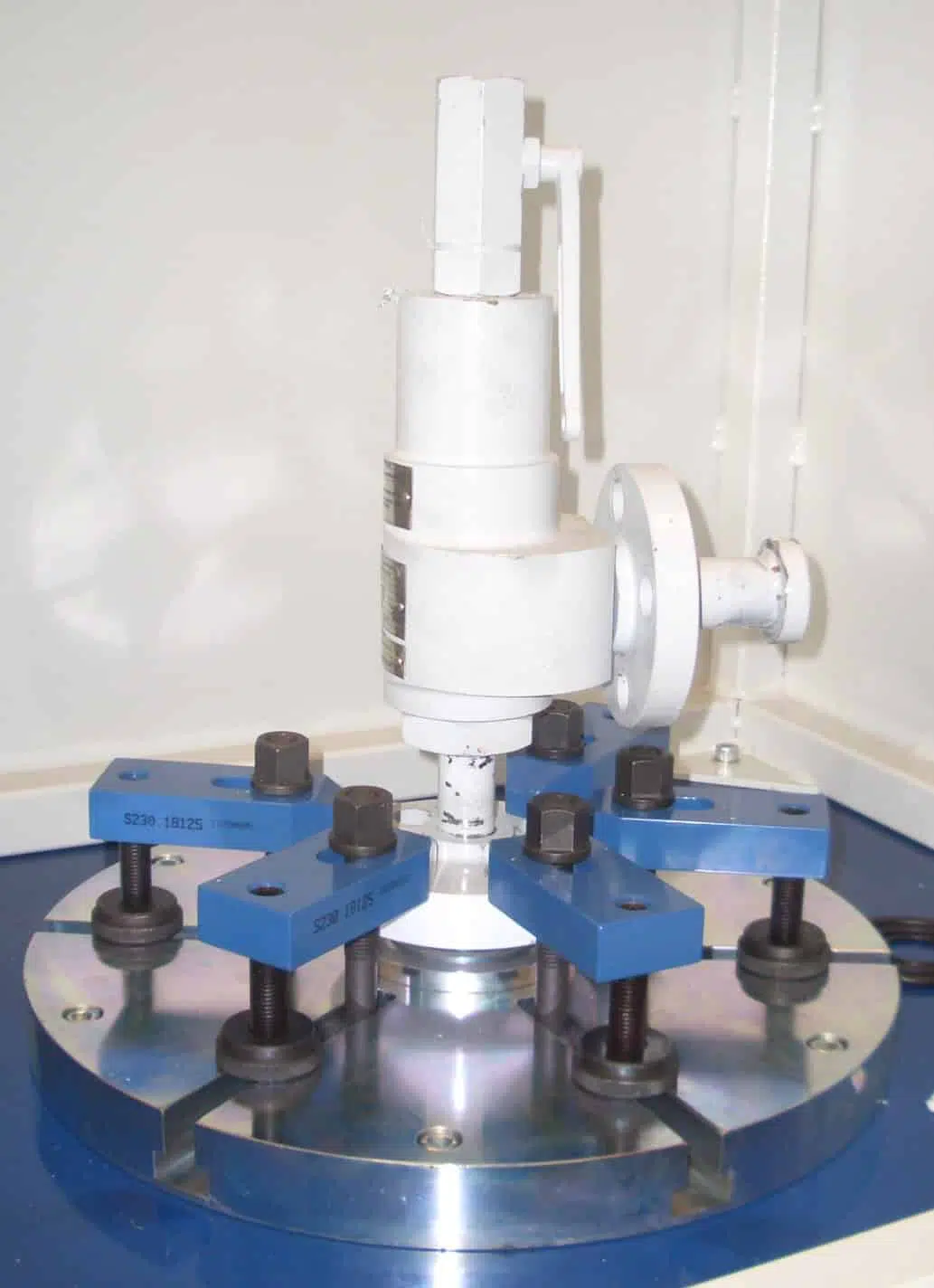

È prevista una guida per i tiranti a “T” per il bloccaggio manuale dei morsetti.
Un sistema di carenature presenti su tutto il perimetro garantisce la sicurezza dell’operatore (apertura a bandiera o verticale).

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

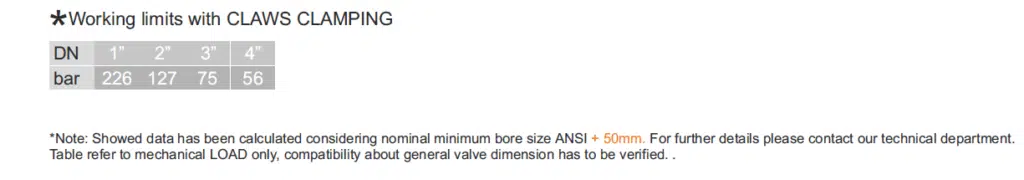

  • Reaction force10 TON (See working limits table)
  • Flange max diameter300mm
  • Flange min diameter90mm
  • Seat lift measure0-100mm
  • Contact less0-70 mm ± 0,05 mm
  • Flange thickness max40mm
  • Tilting angleFIXED (not tiltable)
  • Terminations allowedRF, RJ
  • Clamping force controltype 5 DIN T-Bolts
  • Reference standardISO, API, ANSI, ASTM
  • Pneumatic supply6.5 bar @ 1100 Nl/min Dry air not lubricated
  • Electrical supply3PH + G 380V@50Hz, 2KW
  • Dimensions (mech)700 (L) x 1250 (D) x 1900 (H)
