BO30-2CV/40P

Categoria:

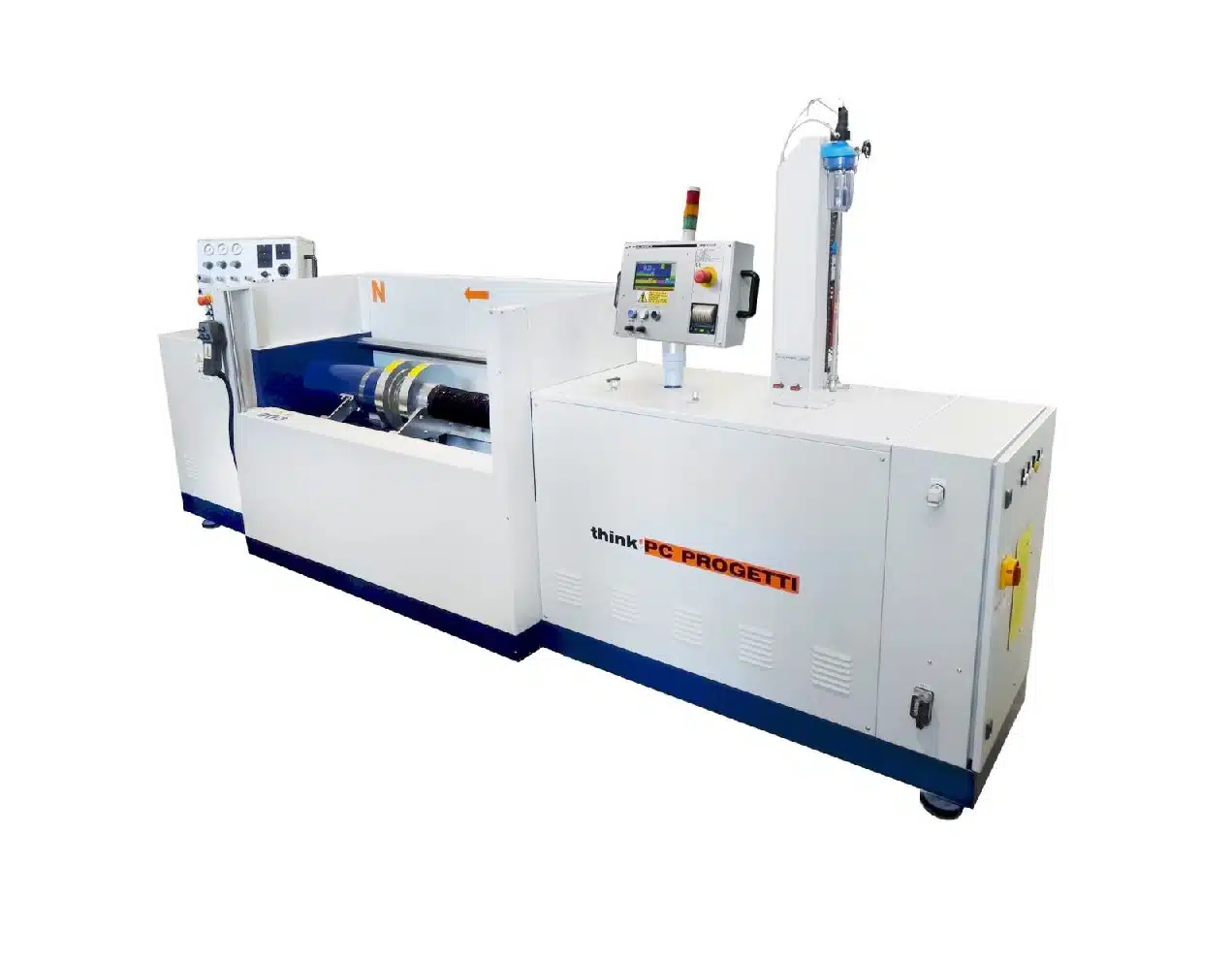

Banco prova orizzontale con serraggio combinato: tenuta radiale interna e serraggio a pressione. Il ponte di reazione mobile è mosso da una colonna filettata che assicura la completa assenza di forze esterne sul corpo della valvola e un cilindro idraulico può effettuare il serraggio a pressione con o senza controllo proporzionale.
Questa prerogativa lo rende conforme alle norme di prova internazionali più diffuse.
Un serbatoio d’acqua è installato nel basamento come riserva d’acqua per le procedure di prova.
Il processo di test è controllato dal PLC elettronico e dal touch screen LCD.
I dati dei test possono essere stampati su una stampante termica 24 cln direttamente nell’area di test o possono essere scaricati con connessione seriale (standard) su un PC Windows con il software di certificazione TesREC.
La sicurezza dell’operatore è garantita da una protezione frontale con apertura automatica.

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • Reaction force40 TON (10% minimum press clamping) (see working limits table)
  • Valve lenght max650mm
  • Valve lenght min50mm
  • Column inner clearance460mm
  • Flow axes height830mm
  • Basement water vessel100Liters
  • Clamping styleType 3 - combined clamping
  • Clamping force controlOn/off & Proportional(option)
  • Filling Flow50Liters/min
  • Vacuum pump36m2/h(Option)
  • Standard flow meterSee table
  • Max pressure700 -1380 – 2000 – 4000 bar (water) 450 – 700 bar (gas)
  • Pneumatic supply6.5 bar @ 1100 Nl/min
  • Electric supply3PH + T, 400V@50Hz, 5KW(other on request)
  • Dimensions2810(L) x 600(P) x 1670(H)
