SCHERMO DI PROTEZIONE CON DOPPIO ACCESSO LATERALE
SERRAGGIO RADIALE INTERNO (BORE PLUG) O COMBINATO

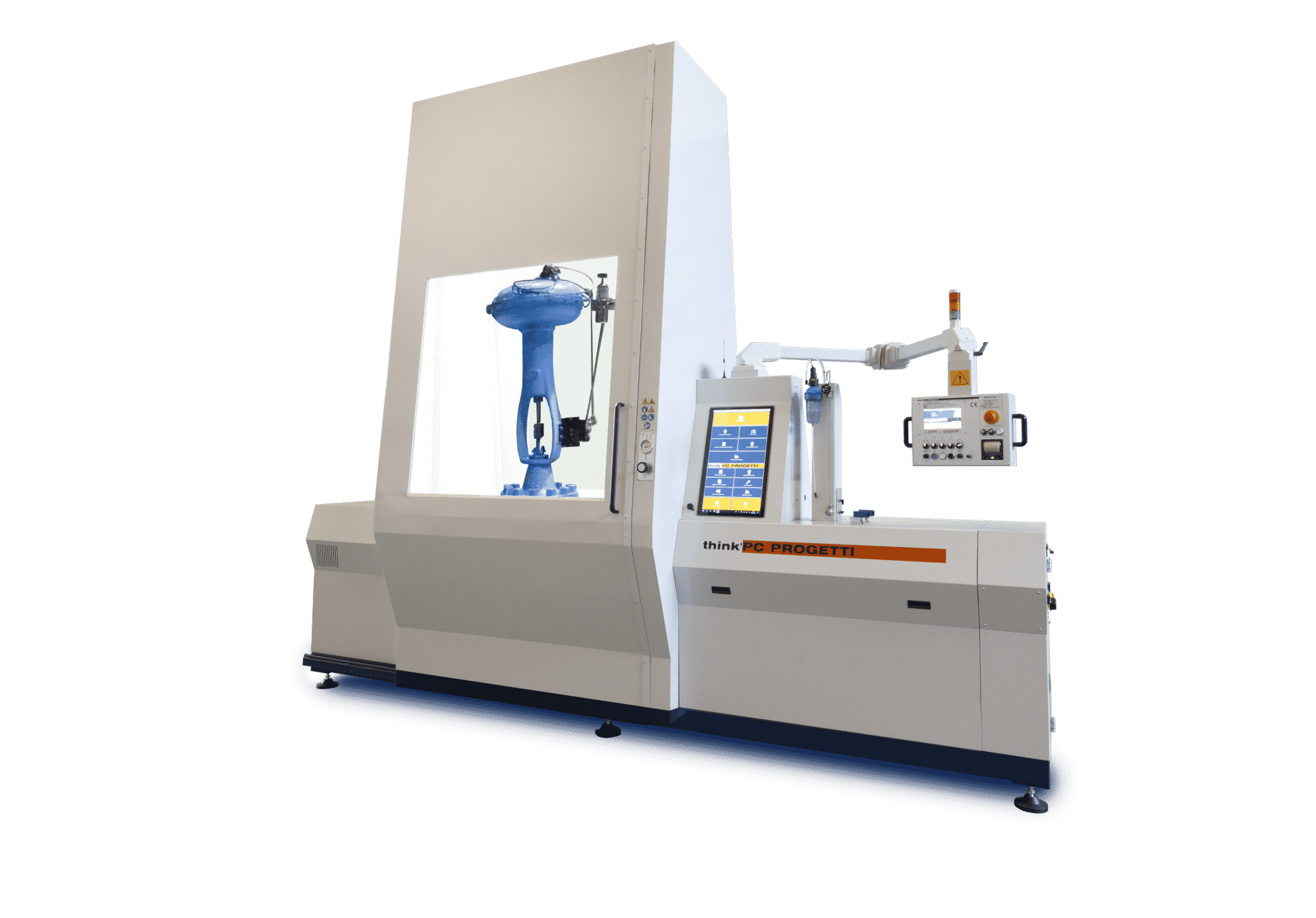

Banco prova valvole di controllo, appartenente alla famiglia dei banchi BO30-2CV/SH. Una protezione antiproiettile e certificata, permette di testare valvole aventi un’altezza massima di 2500 mm dagli assi di flusso.
Il banco è disponibile fino a 100 TON di potenza di reazione.
È disponibile il bloccaggio combinato: bore plugs o pressatura proporzionale.
È dotato di misuratori di portata digitali per la misura del flusso di perdita di aria/acqua e di un pannello comandi per controllare e testare gli attuatori delle valvole, inclusi i movimenti e le prestazioni. L’apertura della porta è segue le regole di ispezione visiva (la pressione automatica viene ridotta prima dell’ispezione) e dalle normali procedure di scarico della pressione. Nel basamento, un serbatoio d’acqua è installato come riserva per le procedure di prova. Il processo di test è controllato da un PLC elettronico e da uno schermo LCD touch, insieme a un software di certificazione TestREC, che è completamente interconnesso alla rete LAN aziendale.È garantita uan configurazione LAN completa e raccolta dati
Il software AUTO/MAN a doppio controllo è previsto per dare la massima flessibilità agli operatori.
Il banco può essere completato con diversi optional e accessori, contatta il nostro ufficio vendite per avere maggiori informazioni.

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • Reaction force40 TON
  • Max valve length 1000 mm
  • Min valve length 200 mm
  • Flow axes height2500 mm
  • Basement water vessel150 Liters
  • Terminations allowedBW, SW, RF, RTJ
  • Clamping styleType 3 - Combined
  • Max pressure 250 bar (water) - 7 bar (air)
  • Pneumatic supply 7 bar @ 2000 Nl/min
  • Electric supply3PH + N + T 380V@50Hz, 5.5Kw
  • Dimensions (mech)3055 (L) x 1425 (P) x 2040 (H)
