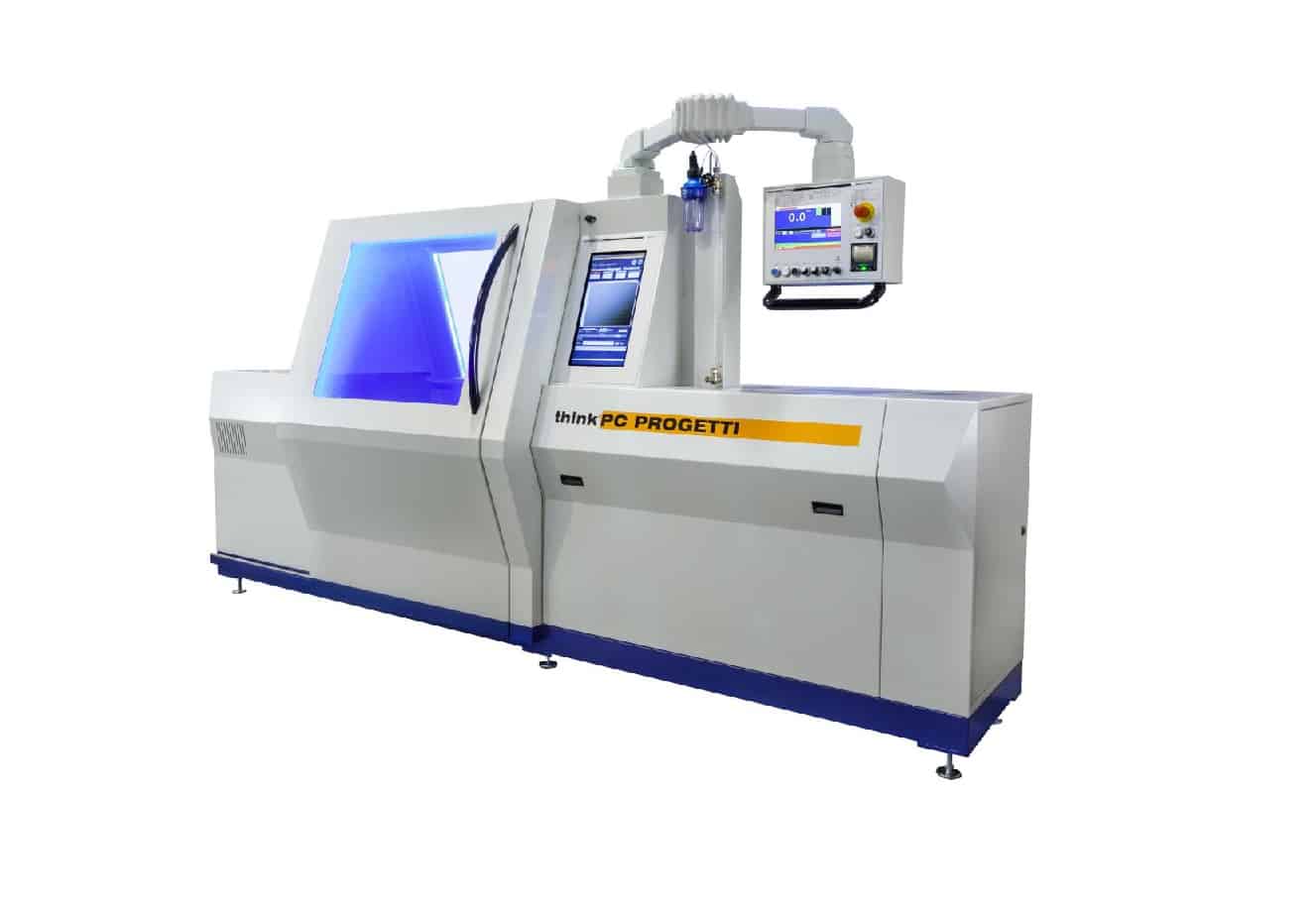

BO30-2CV/40SH
Banco prova orizzontale con serraggio combinato. Il ponte di reazione mobile è mosso da una colonna filettata che assicura la completa assenza di forze esterne sul corpo della valvola durante le prove.
Un cilindro idraulico a controllo proporzionale di pressione permette la tenuta faccia a faccia sulla valvola.
E’ prevista una protezione completa a prova di proiettile per eseguire test gas/acqua ad alta pressione in condizioni di massima sicurezza. L’apertura della porta è conforme alle regole di ispezione visiva (riduzione automatica della pressione prima dell’ispezione) e alla normale procedura di scarico della pressione. Nel basamento, un serbatoio d’acqua è installato come riserva d’acqua per le procedure di prova.
Il processo di test è controllato da un PLC elettronico e un touch screen LCD insieme a un software di certificazione TestREC completamente interconnesso a una rete LAN aziendale.
Viene garantita la configurazione completa del banco prova via LAN e la raccolta dei dati. Il software a doppio controllo AUTO/MANUALE è previsto per dare la massima flessibilità agli operatori.
*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)
- Reaction force40 TON (10% minimum press clamping) (see working limits table)
- Length min - max0 - 550 mm
- Max valve height900 mm
- Columns inner clearance550 mm
- Flow axes height830 mm
- Basement water vessel100 Liters
- Termination allowedRF, RTJ BW, SW
- Clamping styleType 3 – Combined
- Reference standardsISO, DIN, API, ANSI, ASTM, FCI, BS (Other on request)
- Filling Flow70L/min
- Vacuum pump40m /h (Opzionale)
- Standard flow meterDigital Bubbles Counter & Digital water column
- Max pressure4000 bar (water) - 1050 bar (gas)
- Pneumatic supply6.5 bar @ 1100 Nl/min
- Electric supply3PH + T, 400V@50Hz, 5KW (other on request)
- Dimensions (mech)3500(L) x 1100(P) x 1600(H) mm
