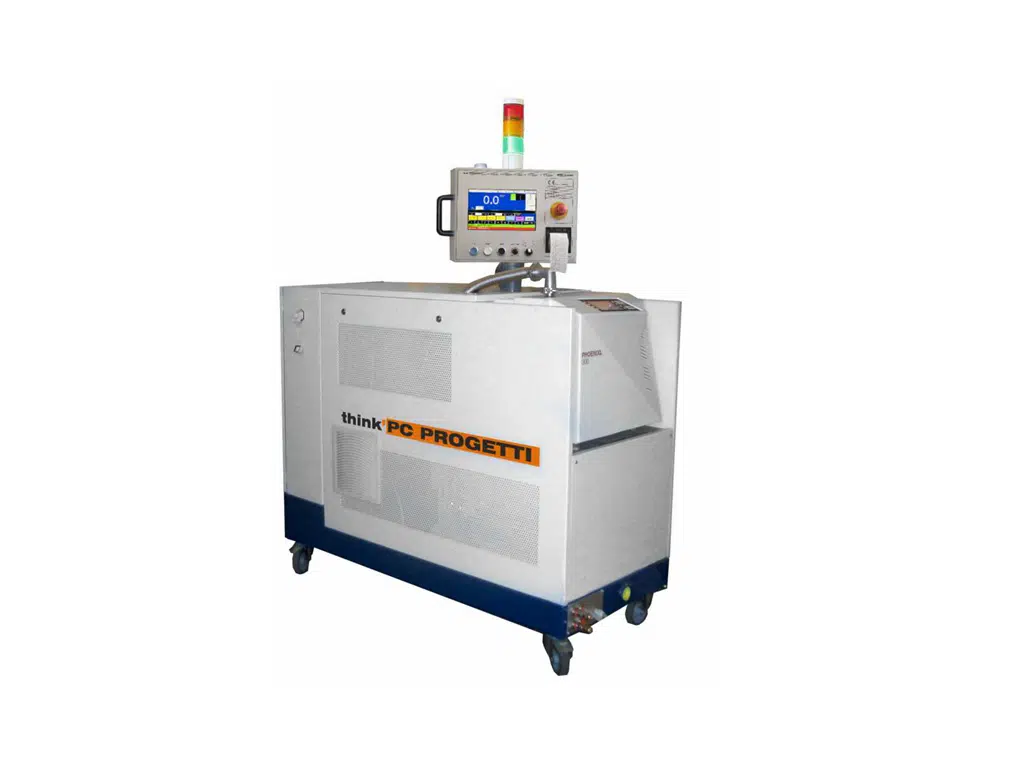

skid di pressurizzazione per test ad elio di micro perdita ad alto vuoto

Skid per prove di micro perdite tramite elio.
È stato progettato per controllare banchi prova completamente automatici basati su prove di tenuta in sovra pressione del “Metodo integrale – Vacuum Hood Test”.
Il corpo della valvola è pressurizzato a bassa pressione con elio (5bar assoluti) e una camera a vuoto, resa tale da una pompa ausiliaria, è collegata ad un rilevatore di perdite (spettrometro) usato come cappa.
Il rilevamento di gas che fuoriesce dalle perdite viene convertito in segnali elettrici che vengono immediatamente visualizzati.
Questo metodo permette di rilevare perdite molto piccole ed è particolarmente adatto alle perdite industriali.
Lo skid include un pre-test a caduta di pressione dell’aria per verificare l’assenza di macro-perdite e una pompa a vuoto rimuove l’aria dai componenti in prova e recupera l’elio (opzione).

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • High vaccum Pump (Vaccum Hood)75 m3 /h @ 5x10-3mbar MAX
  • Service vacuum pump40 m3 /h @ 0.5 mbar
  • Max working pressure1050 bar
  • Smallest detectable leak1 x 10-7 mbar l s-1 (other on rquest)
  • Electric supply3PH + T,400V@50Hz, 10KW
  • Dimensions (mech)600 (L) x 1300 (D) x 1700 (H)
