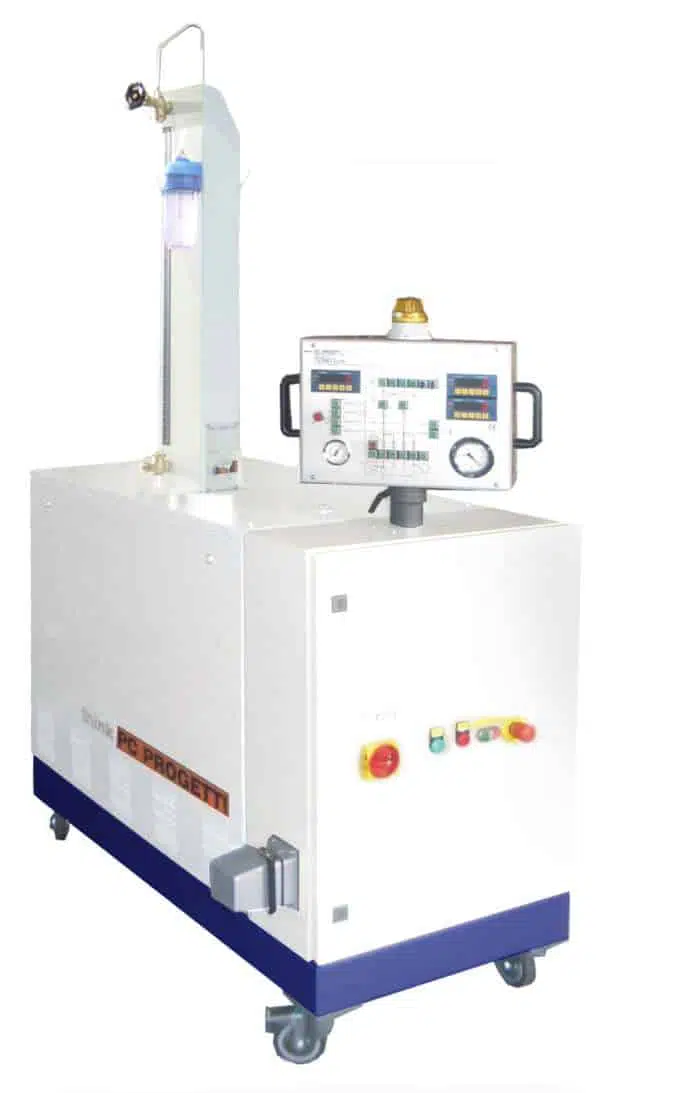

SKM-250

Categoria:

Skid di pressurizzazione idraulico/pneumatico. Controllo semi-automatico con comando su console. Ogni elemento del processo (valvole e pompa) è controllato dall’operatore tramite pulsanti luminosi. La perdita può essere misurata (opzione) da un contatore elettronico di bolle o da una colonna d’acqua di precisione per perdite di H2O (altezza misurata da un trasmettitore di pressione). La pompa del vuoto può essere installata (opzione) per assicurare l’assenza di aria all’interno del corpo della valvola prima del riempimento con acqua, al fine di ridurre il tempo di prova ed aumentare la sicurezza dell’operatore. Tutti i componenti del processo a contatto con l’acqua sono in acciaio inossidabile e dimensionati per una pressione di lavoro di 700bar. Lo skid ha un’alta capacità di flusso di riempimento e il recupero del fluido di prova è automatico. Le valvole a spillo metallo-metallo assicurano un’alta affidabilità. (fino a 6897bar come opzione). La natura “manuale” di questo skid, permette all’operatore di eseguire test sulla valvola (o sequenze di test) non contemplati nel test standard.

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • H2O700 / 1050 / 1380 / 1600 / 2068 / 4138 / 6897 bar
  • N2200 / 450 / 700 / 1380 bar
  • Air200 / 450bar
  • Filling flow240L/min
  • Pressurization Power1,5 / 3HP
  • Vacuum pump opt.36 / 80m3/h
  • GAS Test opt.Available
  • GAS Booster opt.Available
  • CAVITY test optAvailable
  • Multistation opt.Not Available
  • Actuator control panel opt.Available (option)
  • ATEX certification opt.Available
  • Fluid allowedWater, Water & oil mixture, Glicole, Ethanol (Atex), Methanol (Atex).
  • Control systemElectrical lighted pushbuttons installed on graphical synoptic panel.
  • Ref. StandardAPI \ DIN \ BS \ FCI (other on request)
  • Serial InterfaceRS485 MODBUS PROTOCOL
  • Certification softwareOption TestREC
  • AirANSI Bubbler, Bubbles counter, Volumetric bubbler
  • WaterWater Column, Digital water column
  • Service air supply7 bar @ 2000L/min Other available on request.
  • Electrical supply3Ph+T 400V@50Hz 5,5KW Other available on request.
  • Dimensions (mech)600(L) x 1500(D) x 1900(H)
