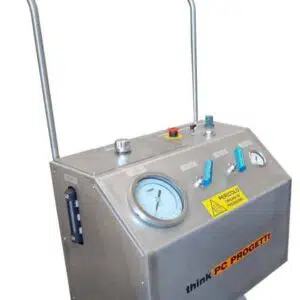

SKMM-10

Categoria:

Skid di pressurizzazione idraulico/pneumatico. Comandato da un pulsante elettrico su pannello grafico sinottico o da valvole a spillo manuali (GAS). Ogni elemento del processo è controllato direttamente dall’operatore; è stata inclusa una protezione di sicurezza per manovre errate.
Questo rende lo SKID molto flessibile a qualsiasi procedura di prova. La perdita potrebbe essere misurata (opzione) dal contatore di bolle elettronico, dalla colonna d’acqua di alta precisione (API), dal flussometro a turbina e dal flussometro di massa (FCI 70-2).
La pompa a vuoto può essere installata (opzione) per assicurare l’assenza di aria all’interno del corpo della valvola prima di riempirla d’acqua; per ridurre il tempo di prova e aumentare la sicurezza dell’operatore.
Tutti i componenti del processo a contatto con l’acqua sono in acciaio inossidabile e dimensionati per una pressione di lavoro di 700bar (1200/2100/4000bar come opzione).

*Standard version is described. Test benches can be customized in any technical aspect in accord to client peferences.(Patent Pending)

  • Max working pressure H2O700 / 1200 / 2100 / 4000 bar
  • N2700 / 1050 bar
  • Air200 / 450 bar
  • Filling flow H2O10L/min ( 10L Internal TANK Included)
  • DBB test opt.Included
  • GAS Booster optAvailable
  • CAVITY testAvailable
  • ATEX certification opt.Available
  • Process styleBidirectional
  • HP Fluid allowedWater, Water & oil mixture. Glicole, Ethanol / Methanol (Atex).
  • Control systemManual needle valve
  • Pressure measureAnalog gauge / digital
  • Ref. StandardAPI / DIN / BS / FCI
  • Serial InterfaceRS-485 MODBUS PROTOCOL

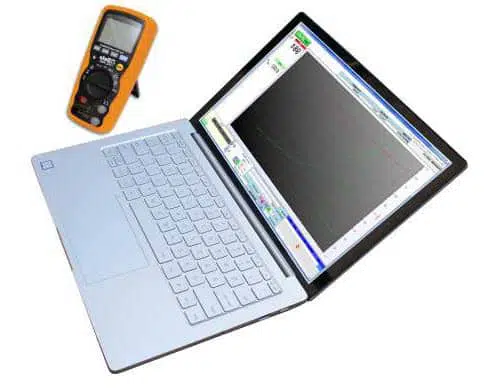

  • Certification softwareOption TestREC
  • Process ConnectionsBSPP ½ "-F / HP 1/4"-F
  • Service air supply7bar @ 2000 L/min Other available on request
  • Dimensions (mech)700(L) x 300(D) x 350(H)
