DOPPIA COLONNA FILETTATA + CILINDRO
SERRAGGIO COMBINATO: RADIALE INTERNO + PROPORZIONALE

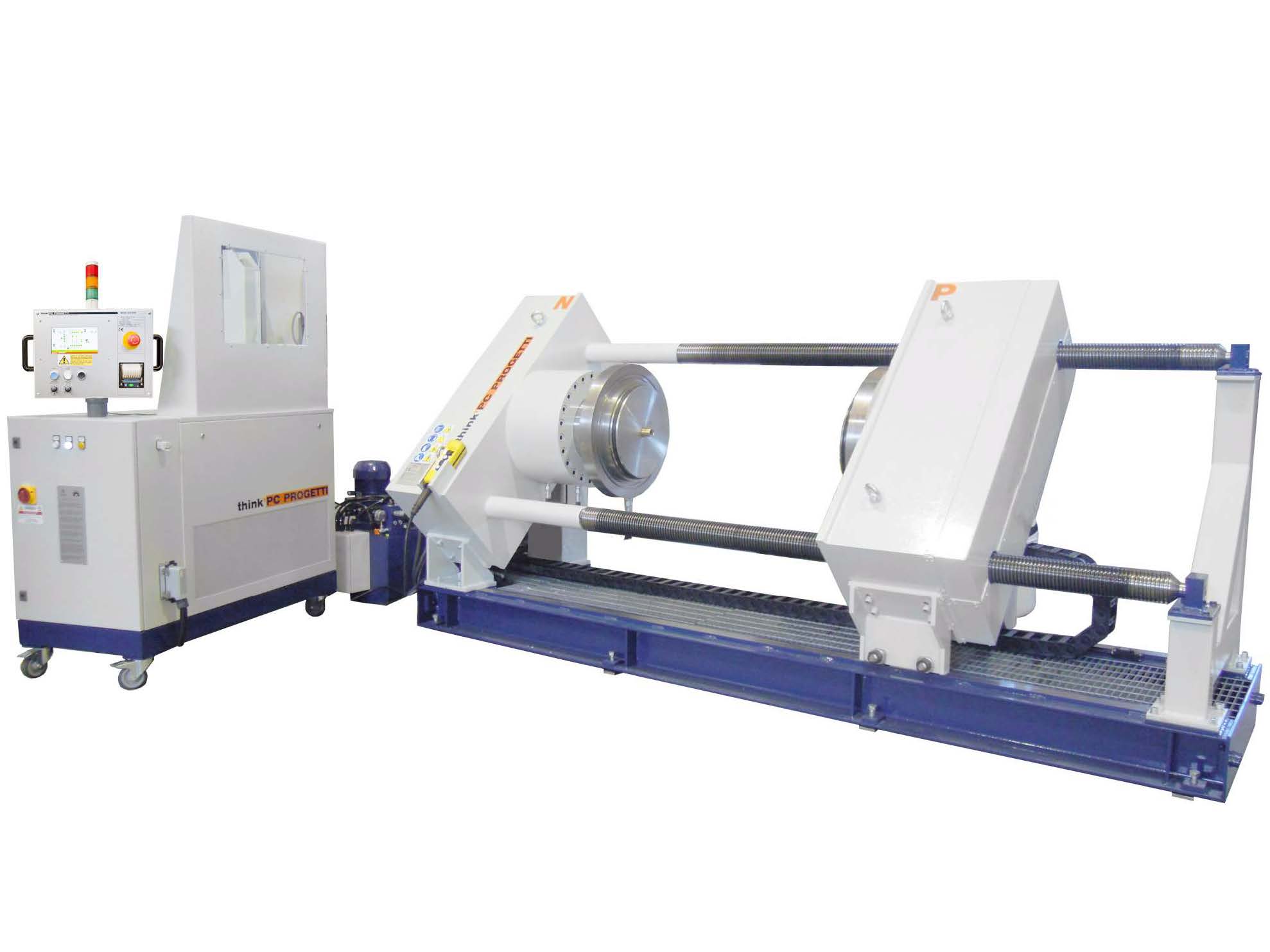

Banco di prova orizzontale con serraggio combinato: tenuta radiale interna e serraggio a pressione proporzionale.
Il ponte di reazione mobile è mosso da due colonne filettate che assicurano la completa assenza di forze esterne sul corpo della valvola e un cilindro idraulico può effettuare il serraggio della pressa con o senza controllo proporzionale.
Questa prerogativa lo rende conforme alle norme di prova internazionali più diffuse.
Il banco prova è controllato dallo skid di pressurizzazione SKA-100; per avere maggiori informazioni su di esso consultare le schede tecniche dedicate. Il banco può essere completato con diverse opzioni e accessori.

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • Reaction force250 TON (10% minimum press clamping)
  • Max length1750 mm
  • Min length 0 mm
  • Columns inner clearance1100 mm
  • Flow axes height980 mm
  • Basement water vessel400 Liters ca.
  • Terminations allowedBW, SW, RF, RJ
  • Clamping styleType 3 – Combined Clamping
  • Dimensions3500 (L) x 1300 (P) x 1600 (H) mm
