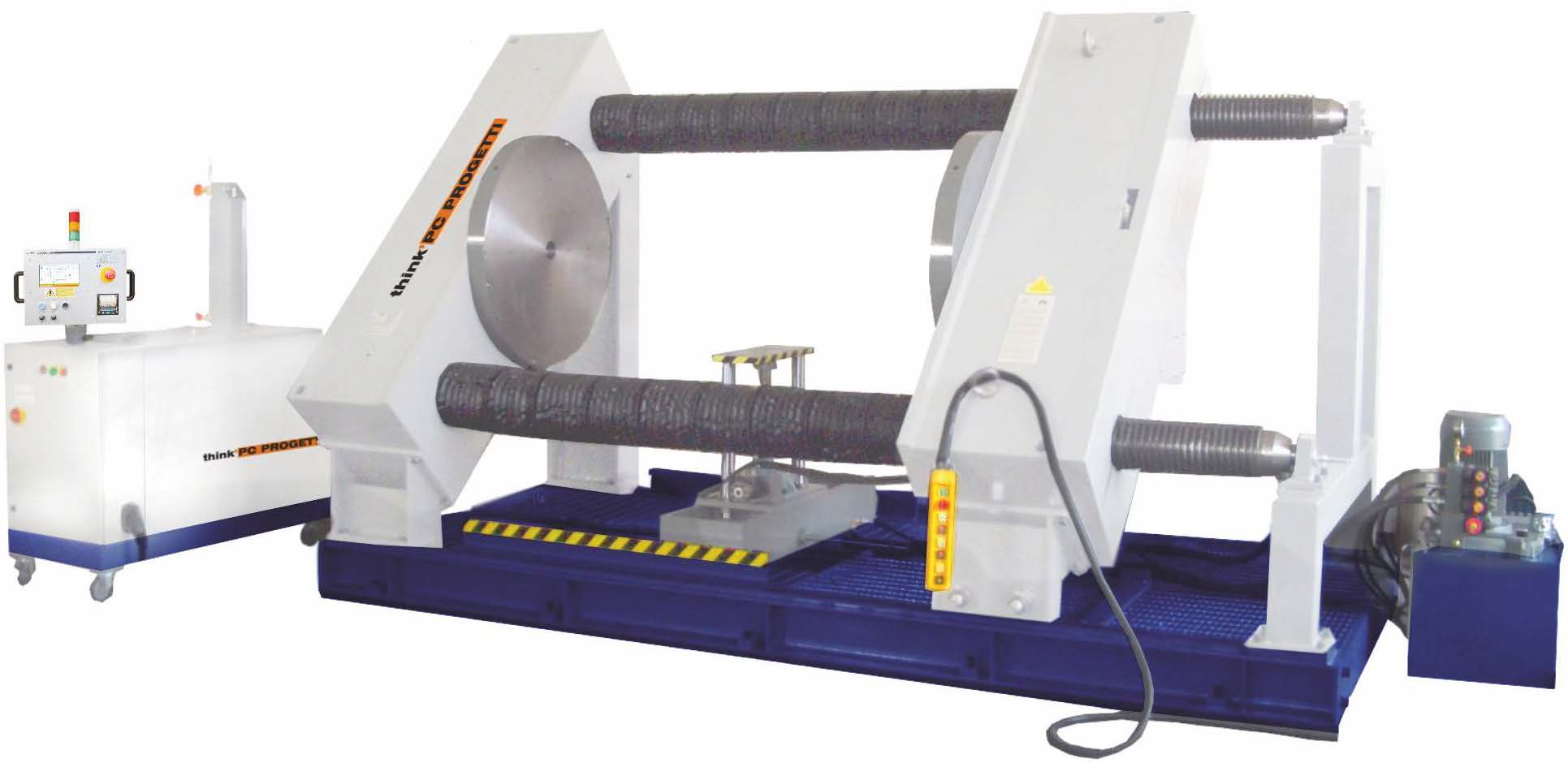

DOPPIA COLONNA FILETTATA – SERRAGGIO RADIALE INTERNO

Banco prova orizzontale con serraggio a tenuta radiale interna.
Il ponte di reazione mobile è mosso da due colonne filettate che assicurano la completa assenza di forze esterne sul corpo della valvola.
Questa prerogativa lo rende conforme alle norme di prova internazionali più diffuse.
La disposizione delle colonne a 45° permette il carico verticale delle valvole da testare con una gru o con un sollevatore a forcella per il carico orizzontale.
Inoltre, l’altezza di carico verticale è ridotta.
Nel basamento è installato un serbatoio d’acqua per le procedure di prova.
L’impianto è controllato da uno skid di pressurizzazione di classe SKA-100 o SKM-100; per avere maggiori informazioni al riguardo, consultare le schede tecniche dedicate.
L’impianto potrebbe essere completato con diverse opzioni e accessori, si prega di contattare il nostro ufficio vendite per avere maggiori informazioni.

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • Reaction force600TON (See working limits table)
  • Valve length max2500mm
  • Valve length min600mm
  • Columns inner clearance1300mm
  • Flow axes height1400mm
  • Basement water vessel1000Liters
  • LifterSee Option
  • Screw dust protectionSee Option
  • Terminations allowedBW, SW, RF, RJ
  • Clamping styleType 2 - Inner radial
  • Dimensions (mech)4200(L) x 2340(P) x 2300(H)
