BV-3V/30SH

Categoria:

Tenuta radiale interna (bore plug) 3 posti di prova con attuatore a 90°

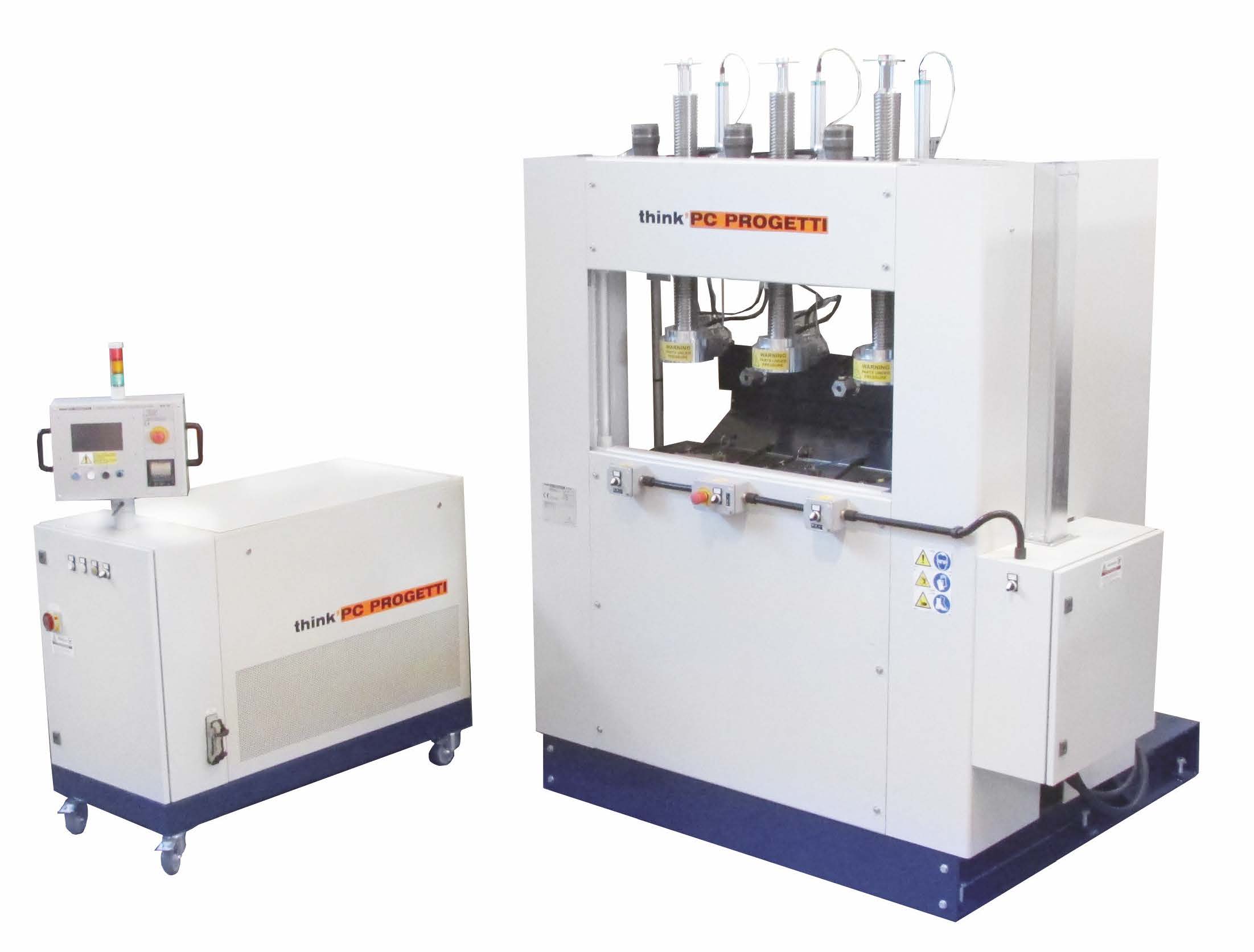

Banco prova verticale con serraggio radiale interno. Sono disponibili 3 postazioni per test di pressione multipli. Le colonne filettate assicurano la completa assenza di forze esterne sul corpo della valvola.
Questa prerogativa lo rende conforme alle norme di prova internazionali più diffuse. Le viti superiori sono spostate dagli operatori attraverso dei pulsanti posti sulla protezione in corrispondenza delle stesse.
Il banco prova è controllato da uno skid di pressurizzazione SKA-100; per avere maggiori informazioni consultare le schede tecniche dedicate.

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • Reaction force3 x 10 TON (10% minimum press clamping)
  • Valve length max340 mm
  • Valve length min50 mm
  • Center to center distance300 mm
  • Max flange diameter300 mm
  • Loading height1000 mm
  • Basement water vessel100 Liters ca.
  • Terminations allowedBW, SW, RF, RJ
  • Clamping styleType 2 – Bore plugs
  • Dimensions (mech)1200 (L) x 1490 (D) x 1950/2305 (H)
