BV-CC3V/60SH

Categoria:

Tenuta radiale interna (bore plug) o adattatori p.e.a. con attuatore automatico a 90°

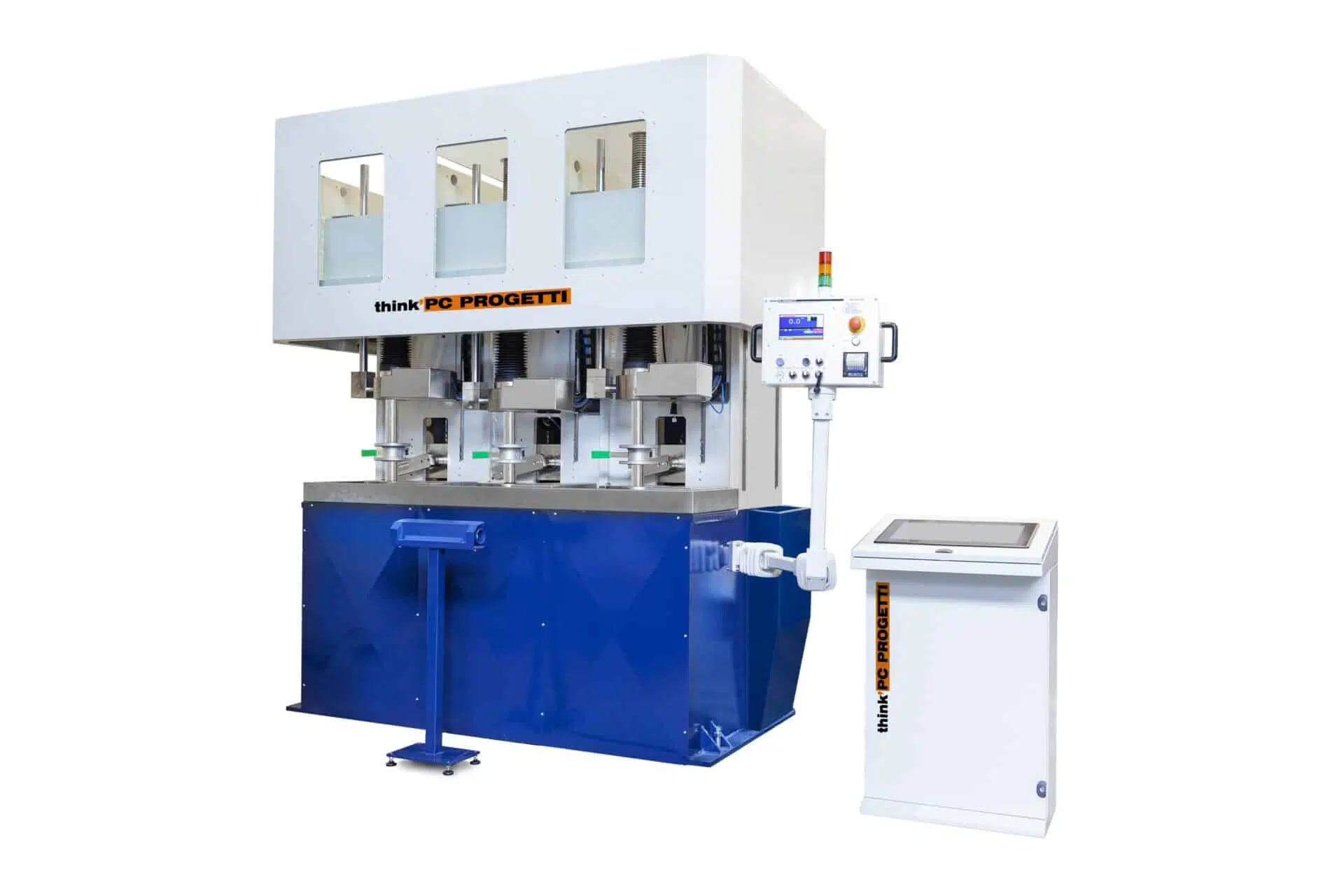

Banco prova verticale a tre stazioni con serraggio combinato “Bore plug”.
La colonna filettata , posta sul lato superiore, è mossa da un ingranaggio idraulico fino all’altezza della valvola.
Questo assicura la completa assenza di forze esterne sul corpo della valvola.

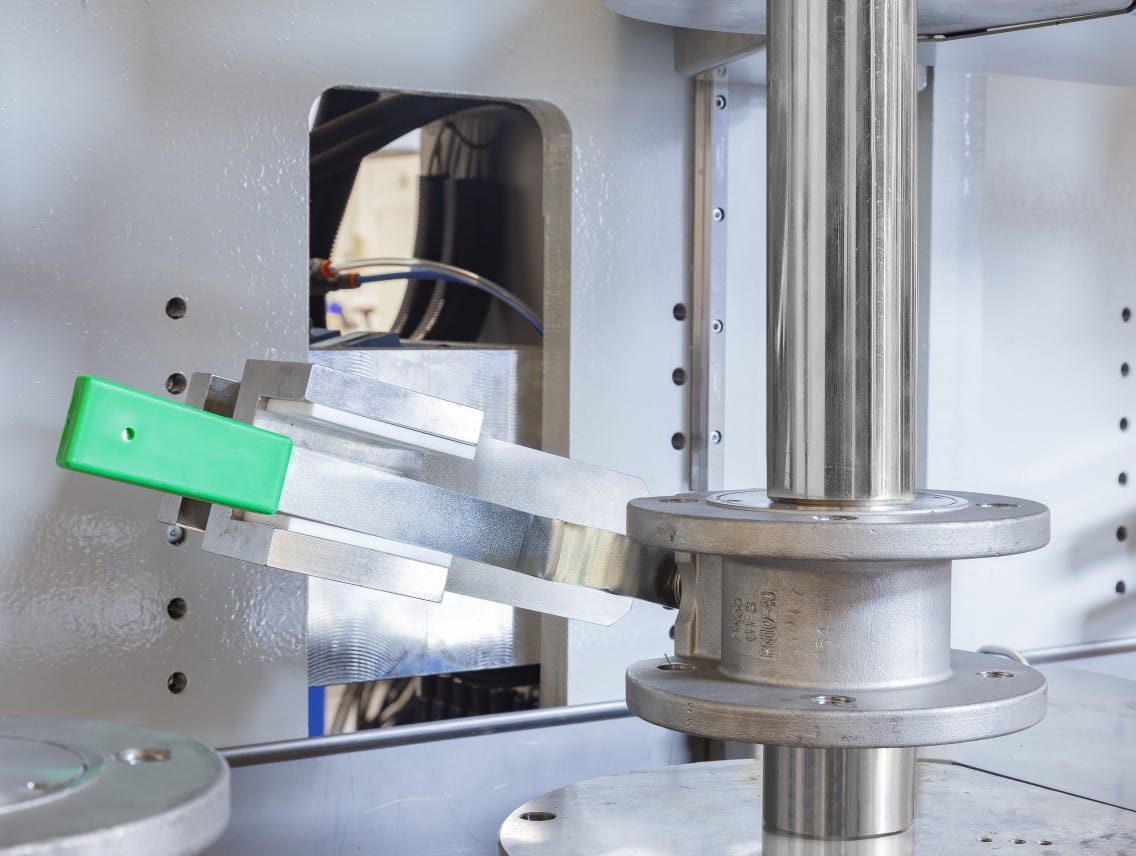

Gli attuatori automatici azionano la valvola, aprendola di ¼ di giro, durante le procedure di prova e per eseguire i test di resistenza.
La sicurezza dell’operatore è garantita da una protezione completa con cristallo antiproiettile per offrire una perfetta ispezione visiva.
L’apertura della protezione è regolata da un sistema di controllo per ridurre al minimo l’esposizione al rischio dell’operatore.
Il processo di test è controllato da un PLC e da un touchscreen LCD.

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • Reaction force (total)60 TON 3 x 20 TON (See working limits table)
  • Valve Length max460 mm
  • Valve Length min50 mm
  • Max flange diameter300 mm
  • Loading height from the ground1100 mm
  • Actuator torque120 Kgm
  • Actuator angle-15º / +75º
  • Basement water vessel400 Liters
  • Terminations allowedRF, RTJ, BW, SW
  • Clamping styleType 2 Bore plugs - Type 7 P.E.A.
  • Dimensions (mech)2366(L) x 1105(D) x 2500(H)
