BV-3CV/240SH

Categoria:

Serraggio combinato, tenuta radiale interna + serraggio proporzionale
3 vassoi di carico

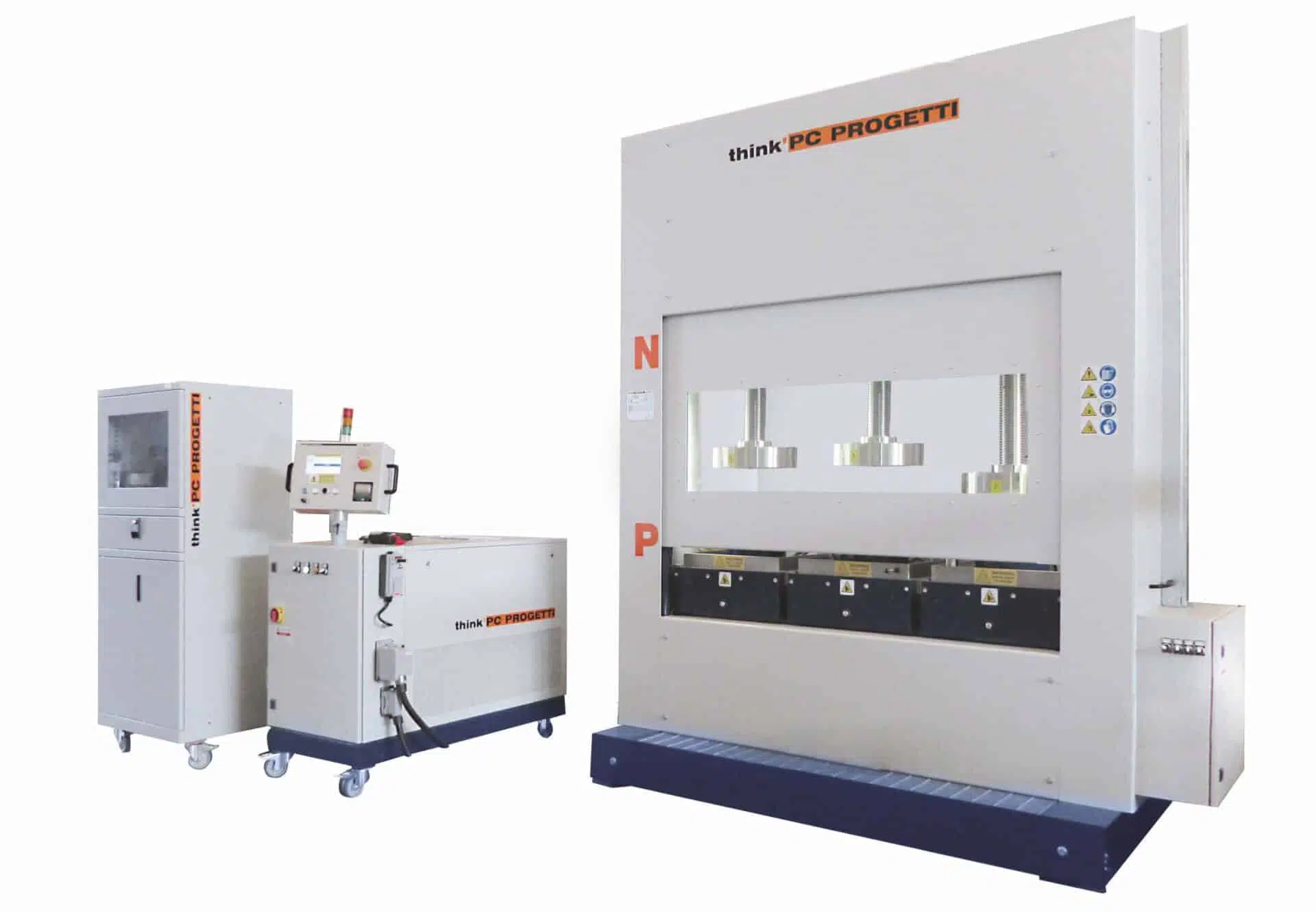

Banco verticale con serraggio combinato.
Sono disponibili 3 postazioni di prova con serraggio combinato.
Con il cilindro idraulico (lato inferiore), gli operatori possono testare le valvole flangiate con serraggio proporzionale, dove la forza di spinta è controllata automaticamente in base alla pressione dell’acqua all’interno delle valvole e lo sforzo meccanico è ridotto al minimo.

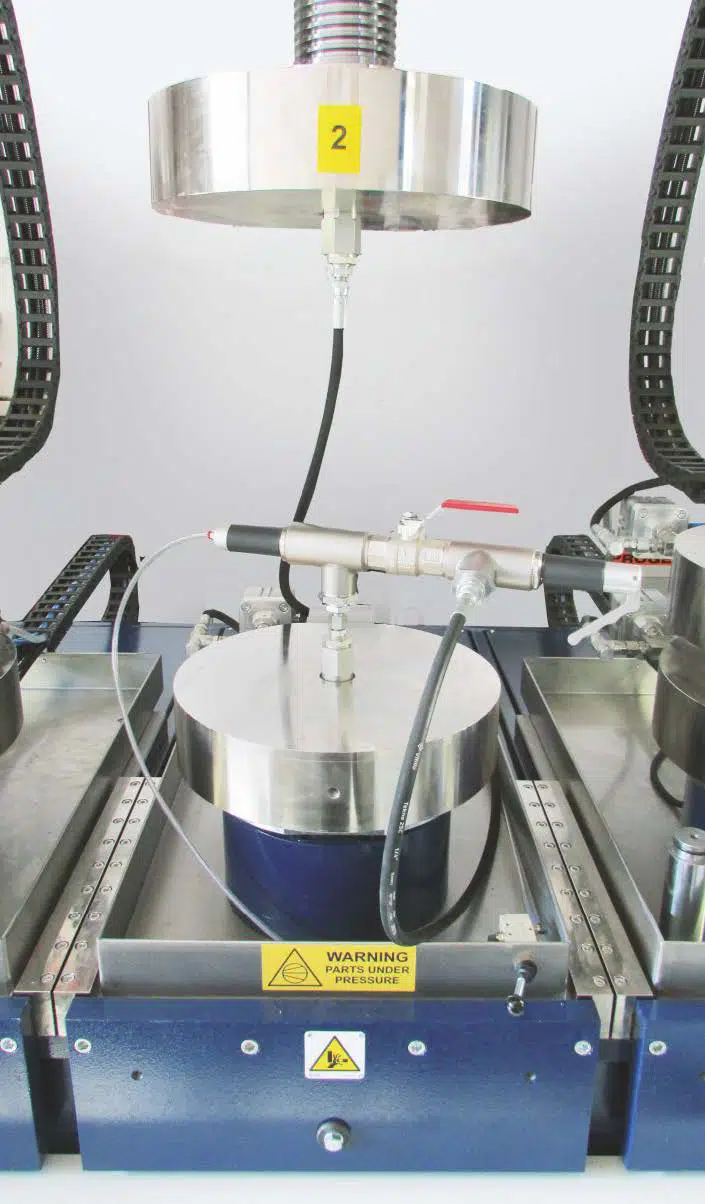

Con le colonne filettate è possibile testare le valvole con terminazione BW, SW utilizzando queste guarnizioni radiali interne.
La combinazione di questi due diversi stili di serraggio rende il banco prova adatto a tutti i tipi di valvole.
Ognuna delle 3 unità indipendenti ha un suo vassoio che semplifica le procedure di carico.
Il banco prova è controllato da uno skid di pressurizzazione SKA-100.

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • Reaction force (total)240 TON (10% minimum press clamping) 3x80 TON (See working limits table)
  • Valve Length max1000mm
  • Valve Length min150mm
  • Loading Height1100mm
  • Distance between places580mm
  • Basement water vessel400 Liters
  • Terminations allowedBW, SW, RF, RJ
  • Clamping styleType 3 - Combined
  • Clamping force controlAutomatic within 5..100% interval, proportional to the hydrostatic pressure inside the valve under test. Reg. gain controlled by the operator
  • Loading tray length500mm
  • Reference standardISO, DIN, API, ANSI, ASTM, FCI, BS(Other on request)
