BV-5MV/20

Categoria:

Serraggio universale

Banco prova verticale con serraggio universale:
– Morsetti sulle valvole RF/RJ
– Serraggio a pressione

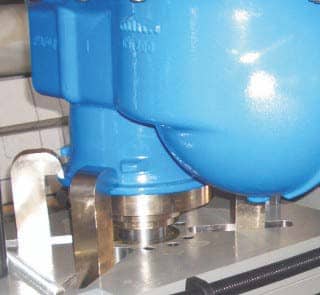

– Tenuta radiale interna.

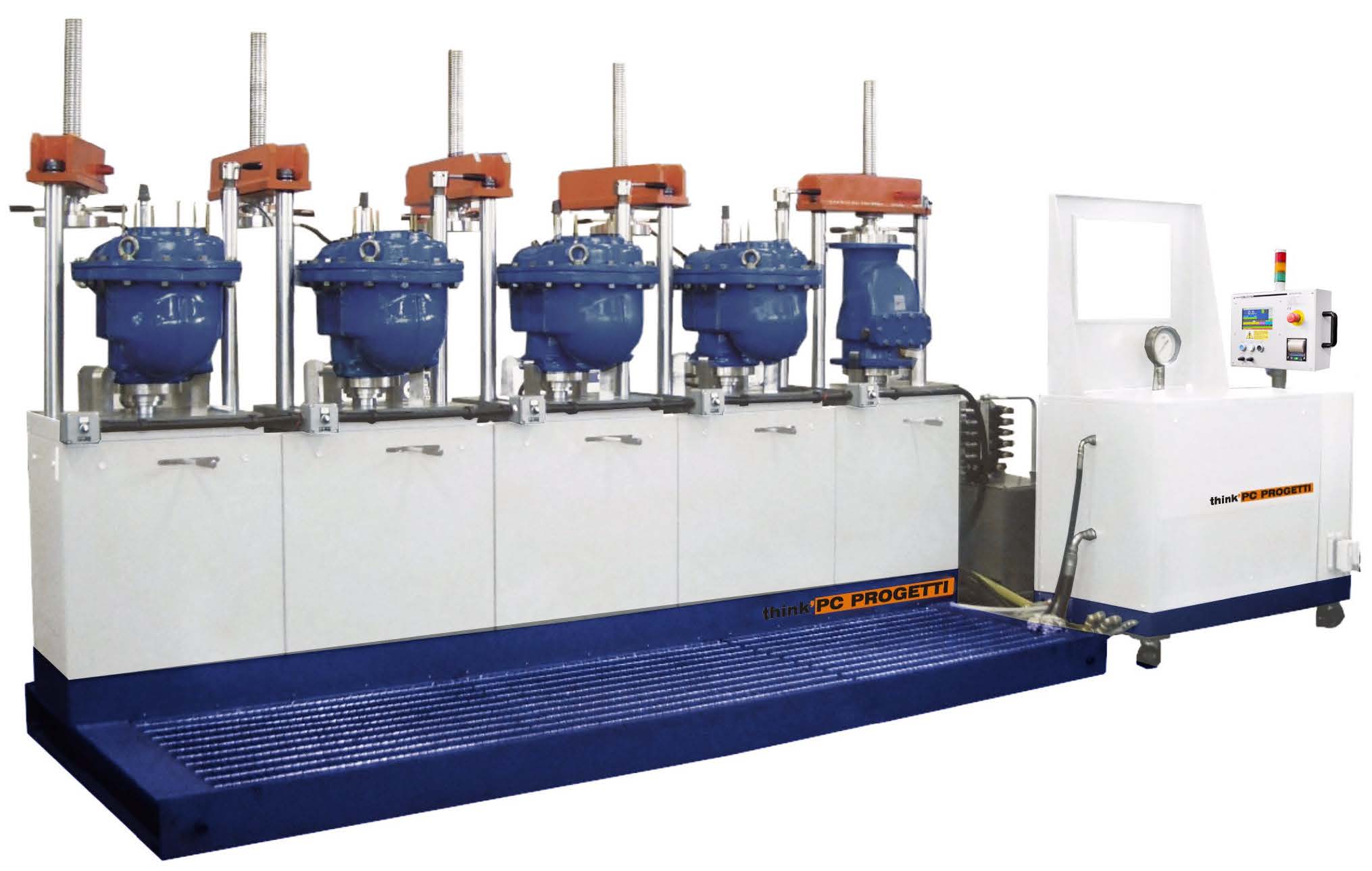

Sono disponibili 5 postazioni di prova per test di pressione multipli.
Le colonne filettate assicurano la completa assenza di forze esterne sul corpo della valvola.
Questa prerogativa lo rende conforme alle norme di prova internazionali più diffuse.

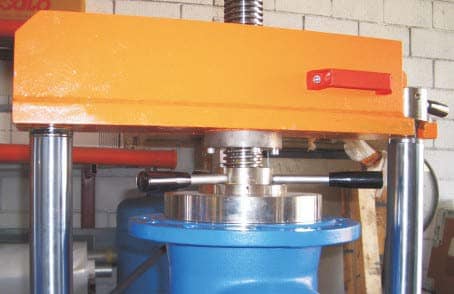

Il ponte mobile può essere rimosso con una rotazione di 90°.
In questo modo le procedure di carico sono più facili.
Il recupero dell’acqua è automatico anche per le valvole di ritegno.
Un dispositivo per aprire le valvole di ritegno è disponibile su richiesta.
Il banco è controllato da uno skid di pressurizzazione SKA-100; per avere maggiori informazioni consultare le schede tecniche dedicate.
Il banco prova potrebbe essere completato con diverse opzioni e accessori, si prega di contattare il nostro ufficio vendite per avere maggiori informazioni.

*Viene descritta la versione standard. I banchi prova possono essere personalizzati in qualsiasi aspetto tecnico secondo le preferenze del cliente.(In attesa di brevetto)

  • Reaction force5x20TON
  • Length max340mm
  • Length min50mm
  • Max flange diameter300mm
  • Basement water vessel100 Liters ca.
  • Terminations allowedBW, SW, RF, RJ
  • Clamping styleType 2 – Bore plugs
  • Dimensions (mech)1200 (L) x 1490 (D) x 1950/2305 (H)
